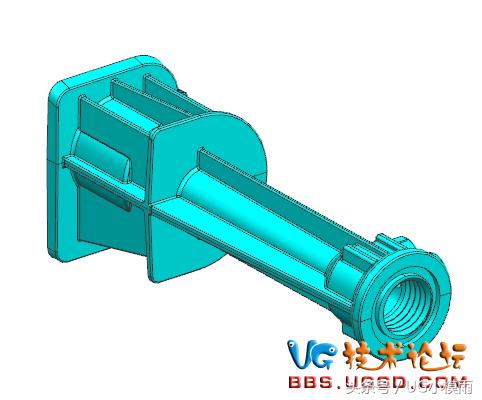

在模具設計過程中，我們偶爾會碰到一些比較頭疼的機構，比如側向倒扣里面還帶螺紋，這類產品我們得一邊脫牙一邊抽芯，我來給大家分享這種機構：

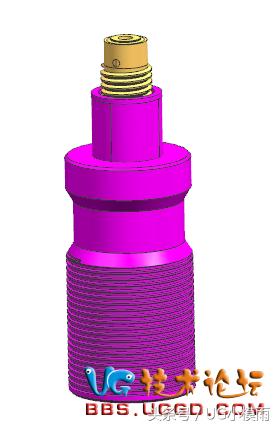

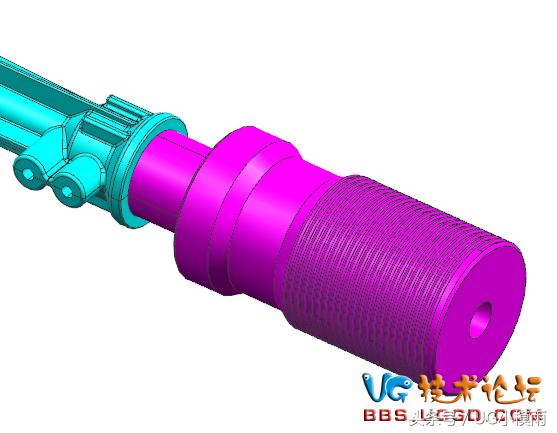

1.首先將滑塊鑲件設計出來，端部要設計螺紋，便于一邊旋轉一邊抽芯，如圖所示：

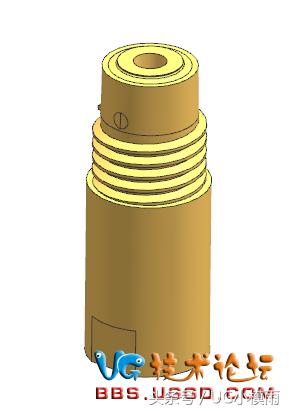

2.為了方便加工，內牙需單獨做鑲件，用螺絲與大滑塊鑲件鎖緊，并設計管位，如圖所示：

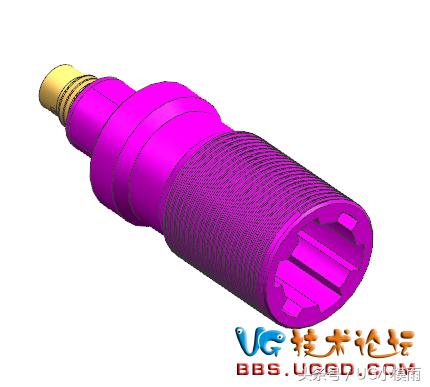

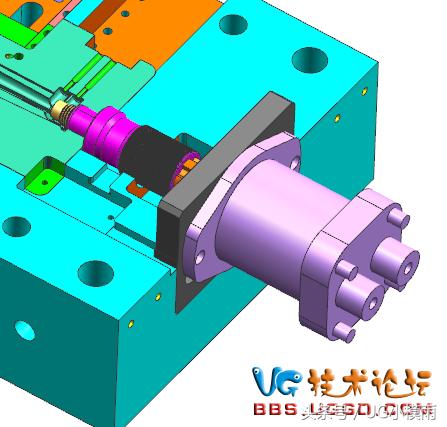

3.滑塊鑲件設計六邊槽，與液壓馬達連接定位，如圖所示：

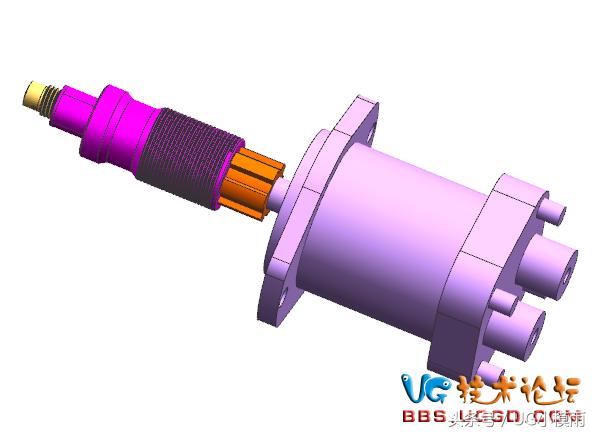

4.設計固定板將液壓馬達機構固定在B板上，用螺絲鎖緊，如圖所示：

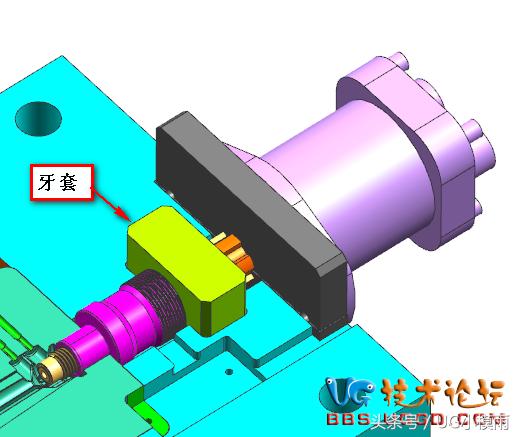

5.設計牙套與滑塊鑲件配合，便于一邊旋轉一邊佢后抽芯，且用螺絲固定在B板上，如圖所示：

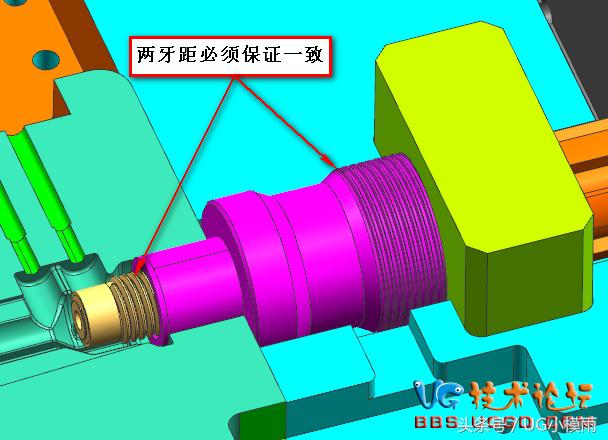

6.螺紋的設計要點：兩牙距必須一直，才能保證脫牙時不拉傷，如圖所示：

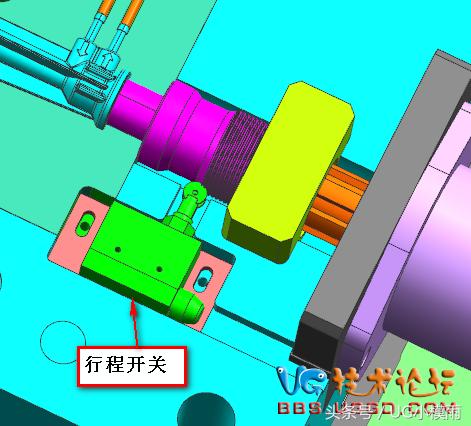

7.控制液壓馬達的停轉，必須設計行程開關，如圖所示：
