液壓缸結構設計

液壓缸是液壓系統的執行元件，它的作用是將液體的壓力能轉換為直線往復運動的機械能 。

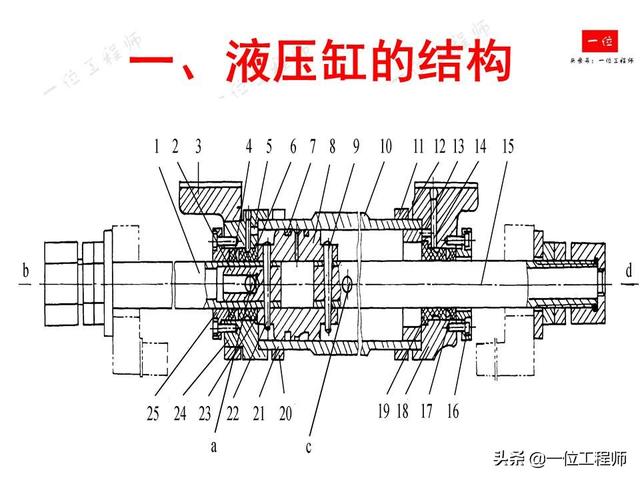

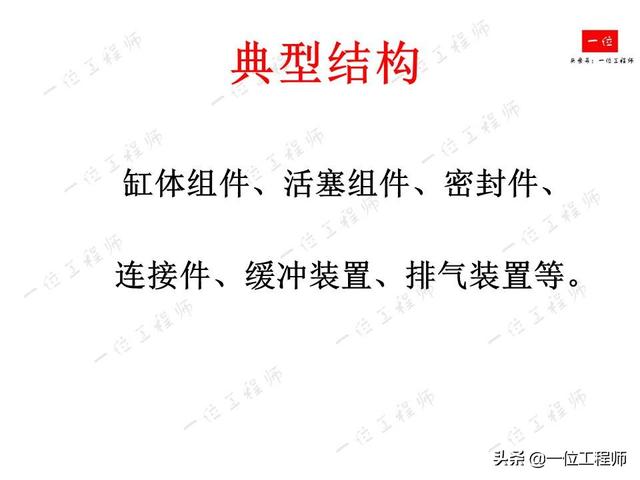

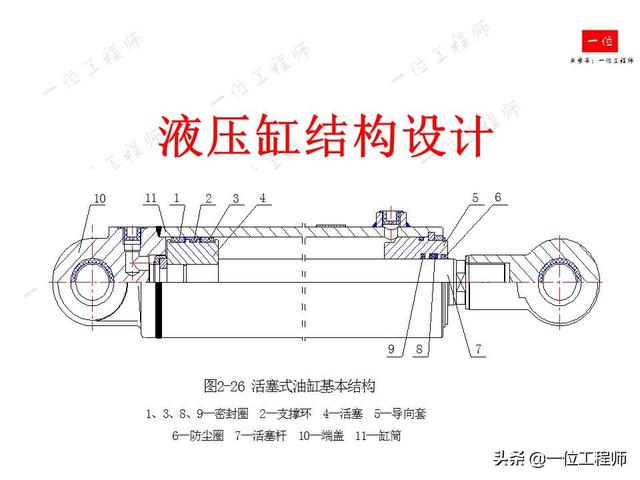

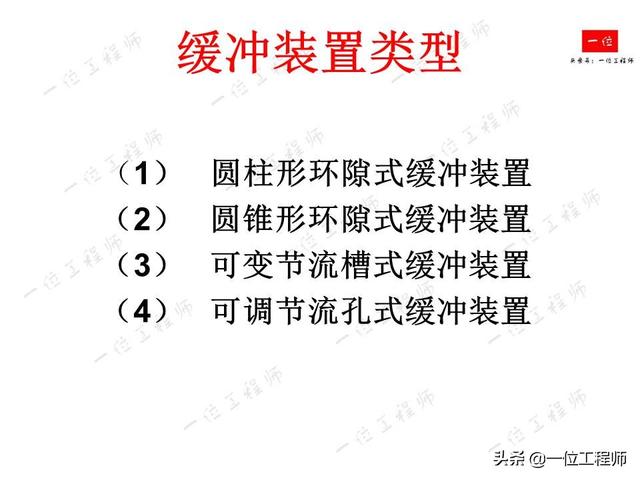

液壓缸的典型結構：缸體組件、活塞組件、密封件、連接件、緩沖裝置、排氣裝置等。

液壓缸結構設計注意事項：

（1）活塞桿受拉狀態下承受最大負載，在受壓狀態下具有穩定性；

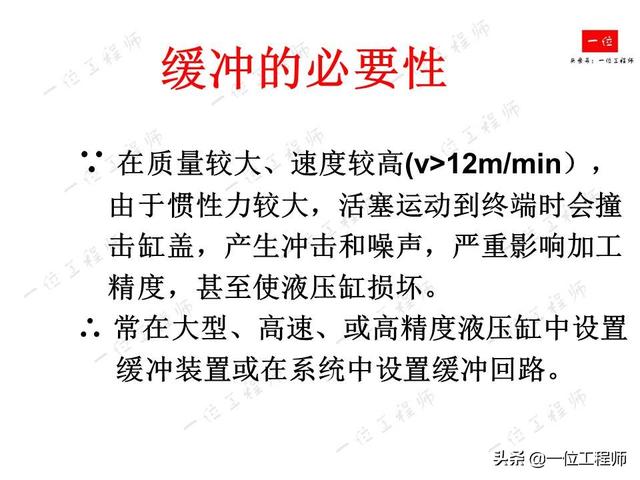

（2）排氣和制動問題；

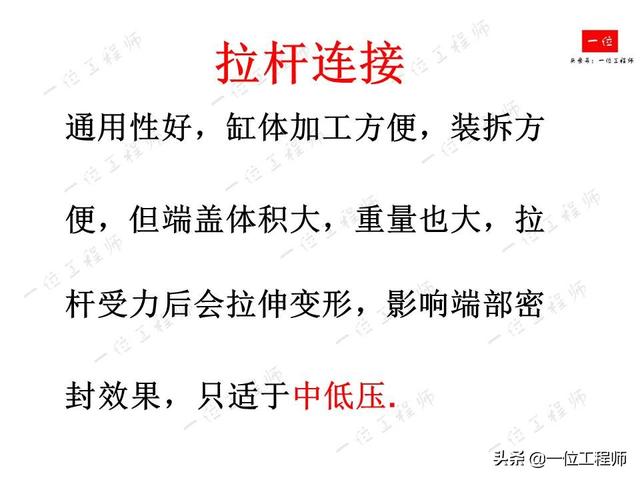

（3）液壓缸的安裝，只能在一端用鍵或銷定位；

（4）結構簡單緊湊；

（5）密封性要好。

50頁PPT介紹液壓缸的結構設計（文末有獲取）
