振動壓路機液壓系統振動液壓系統

發布時間:2022-06-13來源:山東液壓馬達轉向器生產廠家

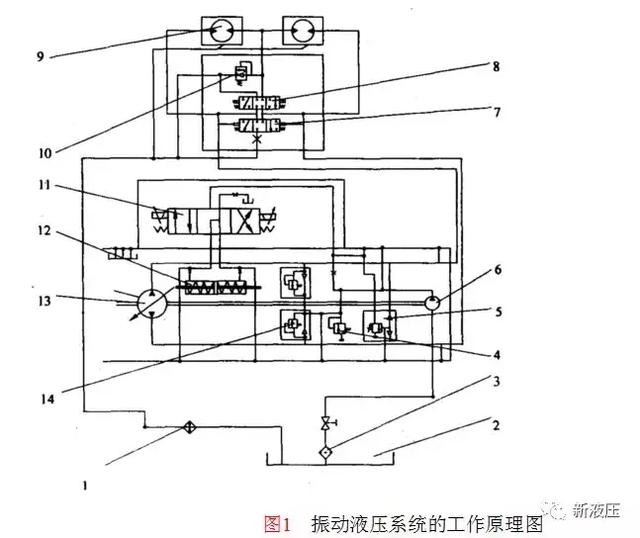

某振動壓路機振動液壓系統的工作原理圖如圖1所示。振動液壓系統補油及過載保護等裝置與行走液壓系統基本相同,其特點如下。


1冷卻器 2油箱 3濾油器 4溢流閥 5高壓安全閥 6補油泵 7壓力換向閥 8電磁換向閥 9振動馬達 10單向溢流閥 11電磁換向閥 12操縱缸 13變量泵 l4補油單向溢流閥

1)該系統的變量泵控制機構,主要由電磁換向閥11、操縱缸12組成。當電磁換向閥11不通電時,該閥處于中位,此時變量泵斜盤為零流量位置,液壓馬達不帶動偏心軸轉動,即不產生振動;當電磁閥通電時,由電磁換向閥控制操縱桿,使變量泵內的斜盤變位,從而控制泵的排量及液流的方向。

2)兩個定量振動馬達聯結成串連回路,可以選用排量較小的變量泵。雙向變量泵不僅可以連續調節振動頻率,而且改變振動子的旋轉方向可以獲得兩個振幅。

電磁換向閥8可以控制兩個振動馬達的工作模式,實現單輪振動或雙輪振動,高振幅振動或低振幅振動。

壓力換向閥是一個梭形閥。閉式回路的高壓側壓力推動其閥芯換位,讓回油側的部分熱油通過,經冷卻器回油箱。

單向溢流閥l0可以在各種工作方式下防止馬達的超載,起到超安全溢流作用。

各種工作模式下閥7和閥8的工作狀態如下:

1)左右馬達串連正轉:主回路左側進油,右側回油,閥7工作在右位,閥8在中位;

2)左右振動馬達串連反轉:主回路右側進油,左側回油,閥7工作在左位,閥8在中位。

3)左馬達正轉或右馬達反轉:閥7和閥8都在右位。

4)左馬達反轉或右馬達正轉:閥7和閥8都在左位。

5)左右振動馬達不工作:變量泵處于零排量狀態,閥7和閥8都在中位
