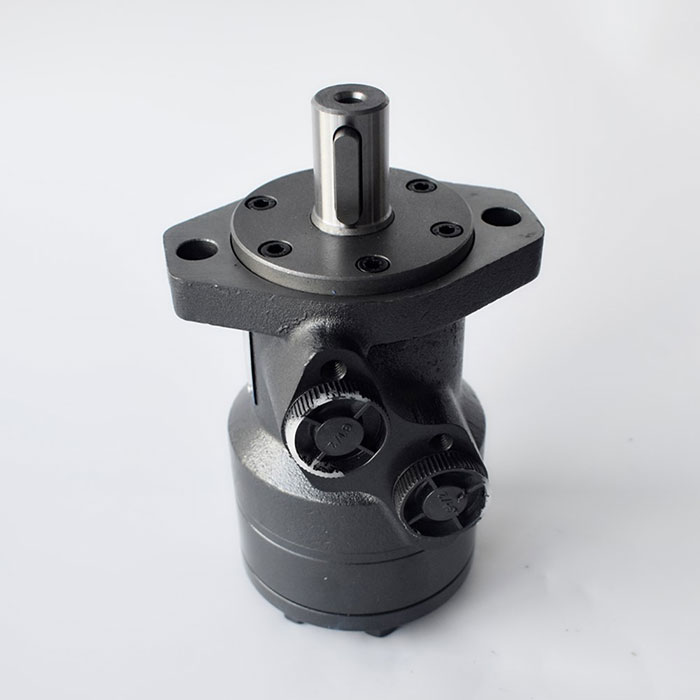

BM4擺線液壓馬達是一種帶滾動軸承支撐的軸配流式擺線液壓馬達，采用輸出軸與配流機構整體結構設計、鑲齒式定轉子、兩端滾動軸承支撐、專用進口回轉動密封圈，使馬達允許在較高的背壓下工作。適用于石油機械，吊車，煤礦機械等。

一、BM4擺線液壓馬達的特點

●雙球軸承支撐，可承受較大液壓擺線馬達的徑向力。

●采用鑲針齒定轉子副設計，啟動壓力低，效率較高，保持性好。

●可靠的軸密封設計，承受背壓高，可以串并聯使用。

●正反轉換向方便、轉速平穩。

●聯動軸特殊設計，馬達使用壽命長。

●馬達結構緊湊，安裝方便。

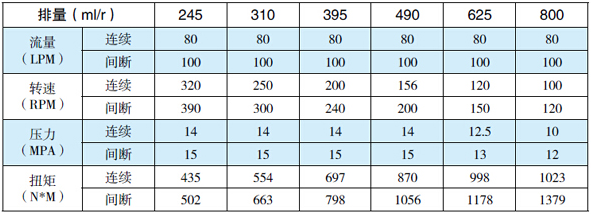

二、主要性能參數

說明：

●較大工作壓力指入口較大允許壓力

●額定工作壓力指工作壓差

●不應同時在較大轉速和較大壓力下使用馬達

●較大工作條件允許持續的時間為6秒

●推薦用油：抗磨液壓油，粘度37~73cst油液清潔度ISO18/13

●較高工作油溫80℃

●在馬達全負荷工作前，必須在0%的額定壓力下磨合1小時以上

●可靠的密封控制手段，馬達允許的較大背壓可達7Mpa,但為獲得良好的壽命及綜合性能，推薦使用背壓不超過3.5Mpa,超過時建議接外泄油管，接外泄油管時，應確保馬達內總能充滿油。外泄油管路應有一定的節流保持0.35Mpa以上的背壓。接外泄油管除可以保持較低的背壓外，還可以使馬達內產生的磨損污染帶走，并可產生一定的冷卻作用。液壓馬達配件

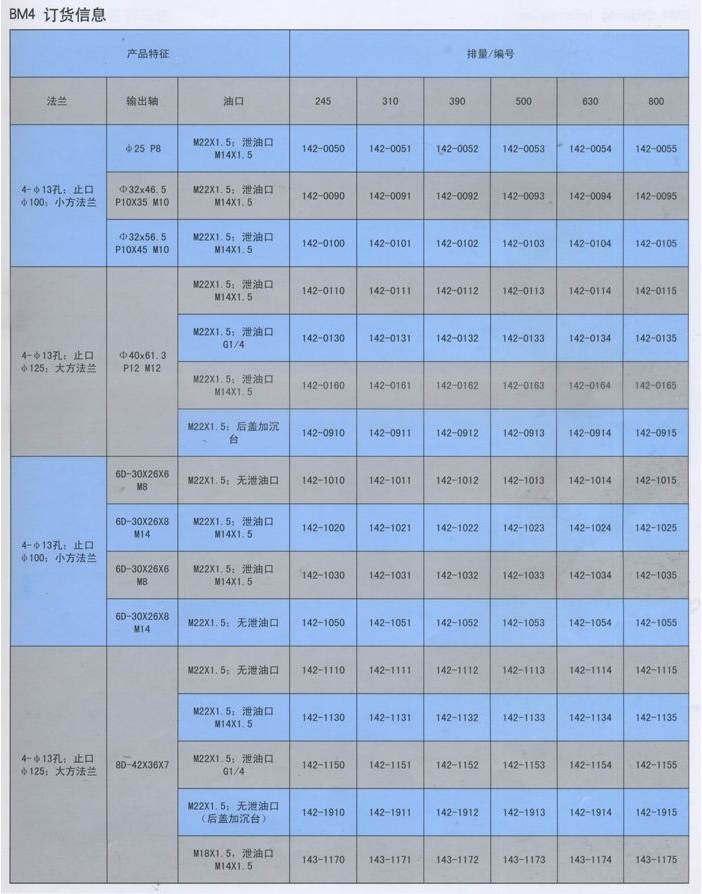

三、產品訂貨信息

訂貨參見尺寸及外形圖，根據所選用的馬達的具體型式從下表中選擇對應編號，如需特殊連接方式，請與力沃公司聯系。

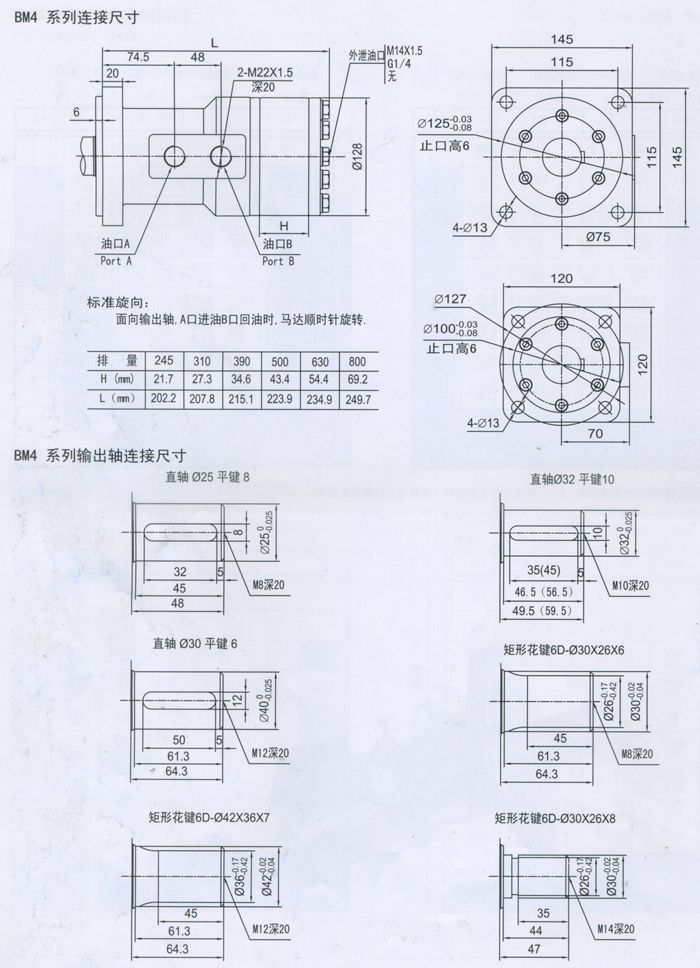

四、BM4擺線液壓馬達外形連接尺寸
